Свайные фундаменты (сваи, ростверки)

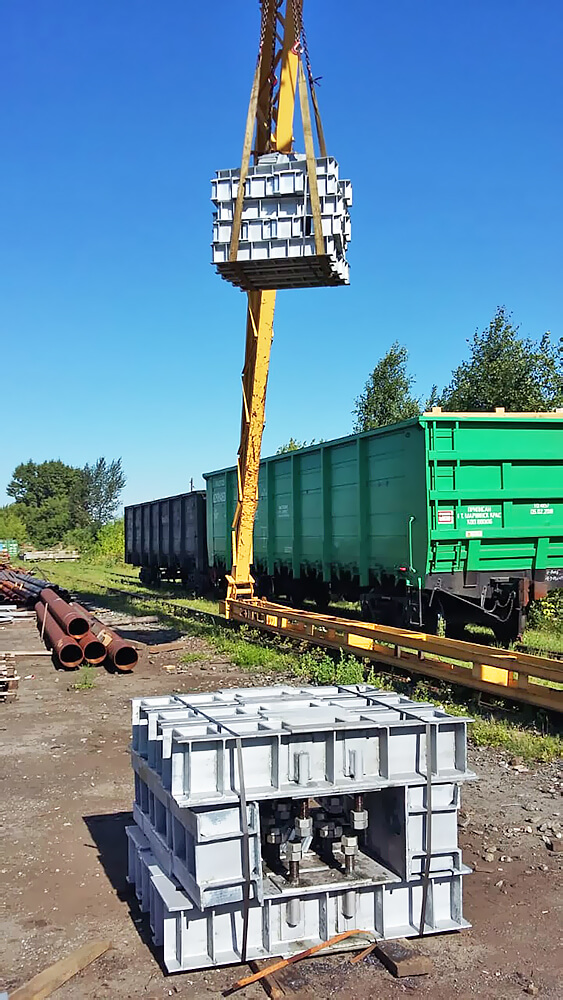

Мы производим и поставляем металлические сваи и ростверки для фундаментов опор ЛЭП 35-500 кВ, анкерных и промежуточных конструкций по сериям 3.407-115 и 3.407.9-146. Свайные фундаменты обеспечивают надежное закрепление опор в различных грунтовых условиях, а ростверки распределяют нагрузку на основание. Компания «СК ЭнергоН» предлагает полный комплекс услуг: от проектирования до изготовления, горячего оцинкования и доставки до объекта.
Ключевые параметры и типы свайных фундаментов
| Параметр | Описание |
|---|---|
| Нормативная документация | Серии 3.407-115, 3.407.9-146 (выпуск 1) |
| Типы свай | Металлические, железобетонные |
| Количество свай | Двухсвайные, четырехсвайные |
| Узлы крепления опор | 2 болта, 4 болта (база 250/350 мм), штырь, петля |
| Материал (сталь) | Ст3пс5 (С245), С255, 09Г2С (С345) |
| Антикоррозионная защита | Горячее оцинкование (ГОСТ 9.307-2021) |
Назначение и конструктивные особенности
Свайные фундаменты предназначены для надежного закрепления стальных опор ЛЭП в различных грунтовых условиях. Они разработаны в соответствии с типовыми сериями 3.407-115 и 3.407.9-146 (выпуск 1) и применяются для установки свободностоящих анкерно-угловых, промежуточных опор, а также стоек и оттяжек.

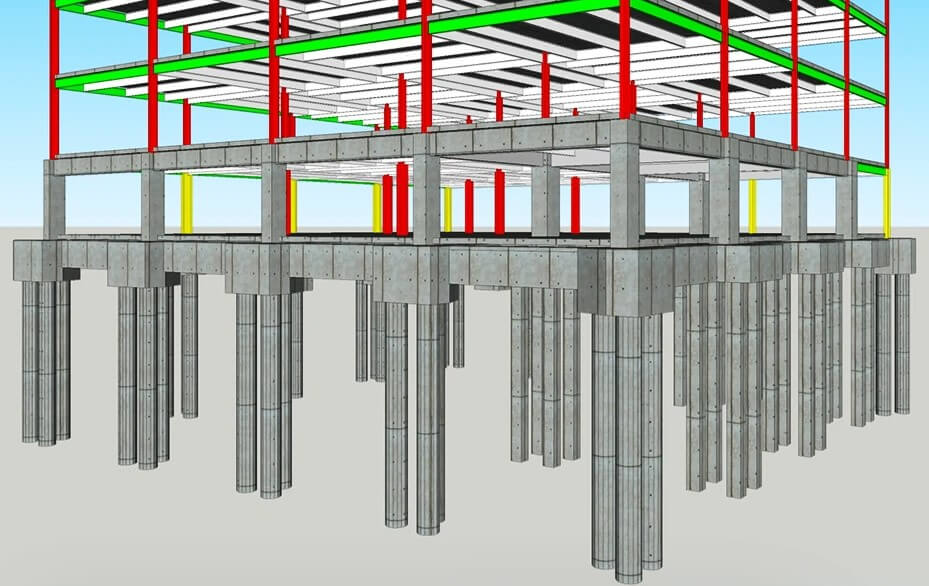

Ростверк — это верхняя часть свайного фундамента, которая выполняется в виде балок или плит, объединяющих оголовки свай. Ростверк равномерно распределяет нагрузку от опоры на сваи и грунтовое основание.
Балки ростверка изготавливаются с различными узлами крепления опор, что позволяет адаптировать фундамент под конкретные условия эксплуатации и требования проекта.
Маркировка и узлы крепления
Маркировка металлических балок ростверка выполняется по схеме: Б Х1-Х2-Х3-Х4-Х5, где:
- Х1 — тип соединяемых свай (35, 42, 56);
- Х2 — исполнение узла крепления опоры:
- 2 — два болта;
- 4 — четыре болта (база 250 мм);
- 4т — четыре болта (база 350 мм);
- 1 — штырь;
- 0 — петля для оттяжек;
- 1/5 — штырь с наклоном 1/5;
- 1/10 — штырь с наклоном 1/10;
- Х4 — номер (высота) швеллера балки ростверка;
- С — сварная, У — усиленная балка ростверка.
Почему выбирают «СК ЭнергоН» для производства свайных фундаментов
Ответы на частые вопросы
Реализованные проекты

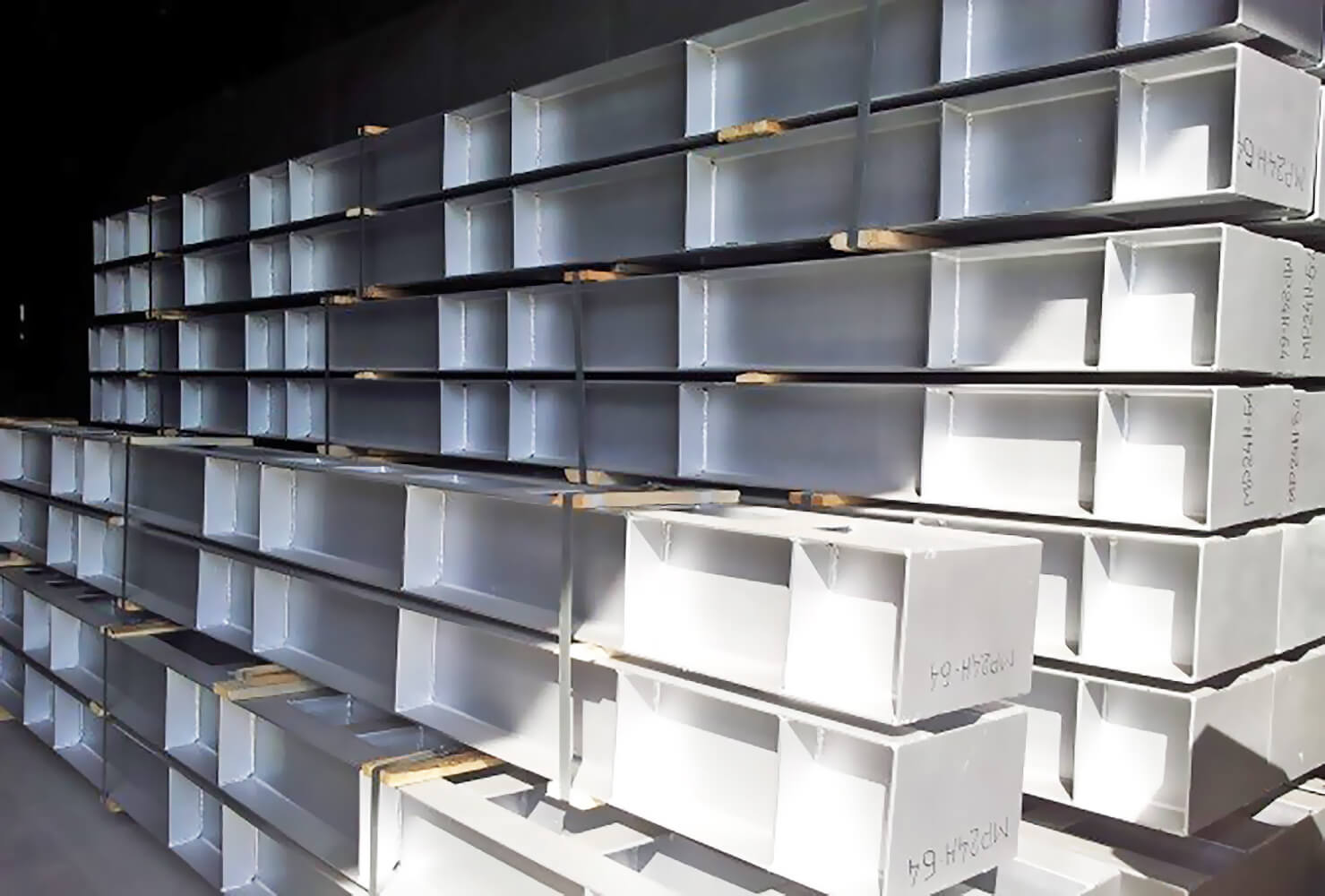

Комплексная поставка свайных фундаментов для ВЛ 110 кВ (Свердловская обл.) — изготовление и доставка 24 двухсвайных фундаментов с узлами крепления на 4 болта для строительства линии электропередачи.

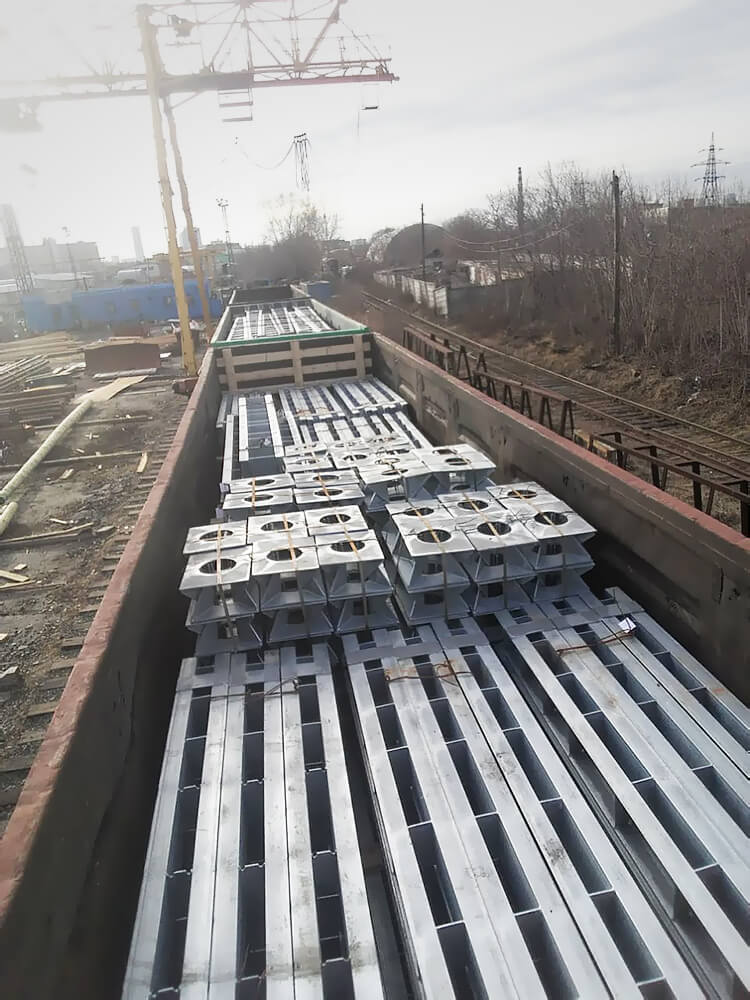

Изготовление фундаментов для анкерно-угловых опор (Пермский край) — производство 12 четырехсвайных фундаментов с усиленными балками ростверка для установки опор на участках с высокими ветровыми нагрузками.
