Металлоконструкции порталов ошиновки распределительных устройств ПС, ОРУ

Обновлено: июль 2026 г.

Мы производим и поставляем металлоконструкции порталов ошиновки для открытых распределительных устройств (ОРУ) и подстанций (ПС) 35–500 кВ — от проектирования по вашим техническим требованиям до горячего оцинкования и логистики. Порталы ОРУ являются ключевым элементом электросетевой инфраструктуры, обеспечивая надежный прием, распределение и передачу электроэнергии. Компания «СК ЭнергоН» предлагает полный комплекс услуг по изготовлению порталов: разработка КМ/КМД, производство решетчатых и многогранных конструкций, антикоррозионная защита и доставка до объекта.

Ключевые параметры и классификация порталов ОРУ

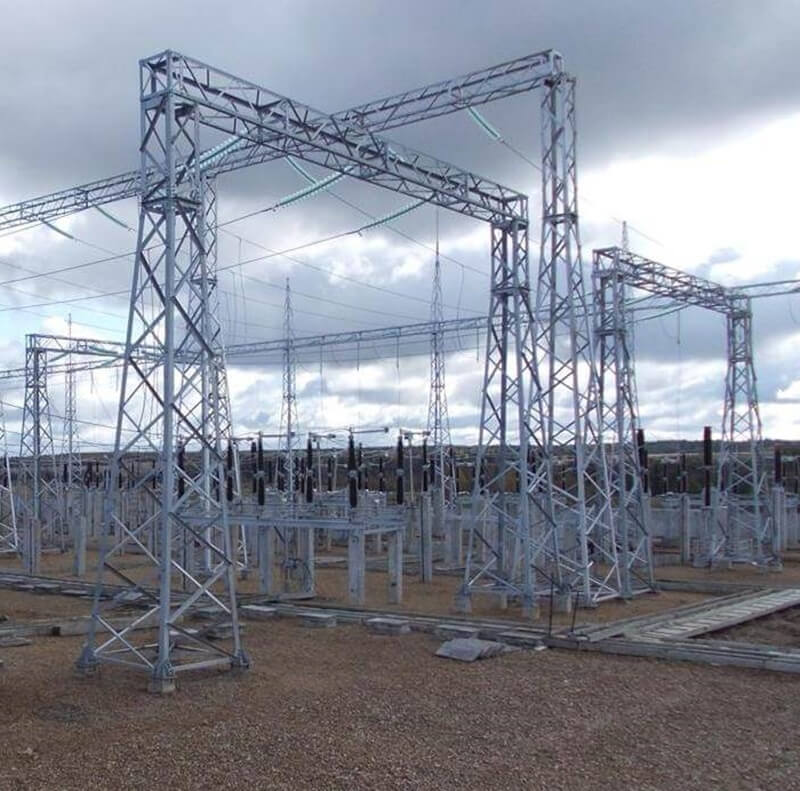

Металлоконструкции порталов ошиновки ОРУ ПС, производство на заводе СК ЭнергоН
ПараметрОписание
Класс напряжения35, 110, 220, 330, 500 кВ
Типы порталовЯчейковые (Я), шинные (Ш), трансформаторные (Т), перемычечные (П)
КонструкцияРешетчатые, многогранные (из гнутых профилей)
Материал (сталь)Ст3пс5 (С245), С255, 09Г2С (С345)
Антикоррозионная защитаГорячее цинкование (ГОСТ 9.307-2021) или композитные покрытия
МонтажБолтовые соединения (без сварки на объекте)

Назначение и конструктивные особенности

Типы порталов ОРУ ПС: ячейковые, шинные, трансформаторные, перемычечные

Порталы ошиновки ОРУ и ПС предназначены для надежной подвески проводов и токоведущих частей на подстанциях. Они классифицируются по функциональному назначению:

  • Ячейковые (Я): Для подвески проводов в ячейках распределительных устройств.
  • Шинные (Ш): Для крепления сборных шин и основных токопроводов.
  • Трансформаторные (Т): Для подвески проводов, соединяющих трансформаторы с распределительными устройствами.
  • Перемычечные (П): Для соединения различных частей ОРУ и создания обходных путей.

Конструктивно порталы могут быть решетчатыми (из уголкового проката) или многогранными (из гнутых профилей). Выбор типа зависит от класса напряжения, нагрузок и требований проекта. Все соединения — на болтах, что упрощает транспортировку и ускоряет монтаж на площадке.

Антикоррозионная защита и долговечность

Все металлоконструкции порталов проходят обязательную обработку методом горячего оцинкования по ГОСТ 9.307-2021. Это обеспечивает надежную защиту от коррозии на десятилетия даже в условиях агрессивной среды. По требованию заказчика мы используем цинконаполненные композитные покрытия для дополнительной защиты или окраски в требуемый цвет.

Почему выбирают «СК ЭнергоН» для производства порталов ОРУ

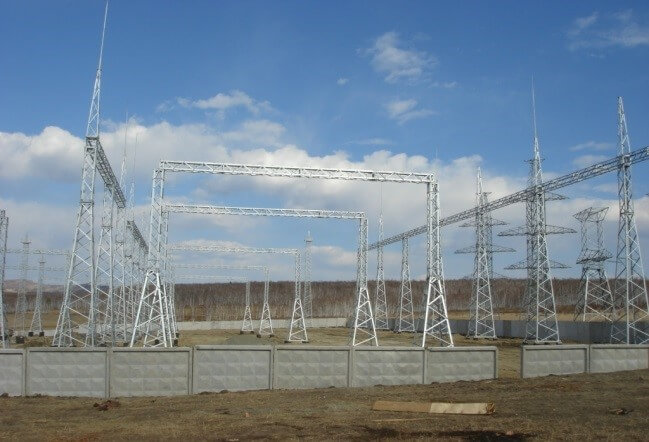

Производство металлоконструкций порталов ОРУ ПС на заводе в Красноуральске
Собственное производство Полный цикл — от проектирования до отгрузки
Аттестация ПАО «Россети» Продукция допущена к применению на объектах энергетики
Работа по любым чертежам Гибкость в использовании типовых серий (например, 3.407.2-168) и индивидуальных проектов
Горячее оцинкование Собственная линия или контроль на партнерских мощностях
Логистика под контролем Отгрузка со склада в Екатеринбурге по всей РФ и СНГ

Ответы на частые вопросы

Какие типы порталов ОРУ вы производите?
Мы производим все основные типы порталов: ячейковые (Я), шинные (Ш), трансформаторные (Т) и перемычечные (П), в соответствии с типовыми сериями и индивидуальными проектами.
Для каких классов напряжения изготавливаются порталы?
Мы изготавливаем порталы для классов напряжения от 35 до 500 кВ, включая все промежуточные значения, с учетом климатических и ветровых нагрузок региона.
Какие материалы и защита используются?
Используем стали С245, С255 и 09Г2С. Основной метод антикоррозионной защиты — горячее оцинкование по ГОСТ 9.307-2021, что обеспечивает долговечность конструкции.
Можно ли заказать порталы по своим чертежам?
Да. Наш отдел КТО разработает деталировочные чертежи (КМД) на основе вашей конструкторской документации (КМ) или создаст проект с нуля.
Как происходит отгрузка и доставка?
Отгрузка производится собственным автотранспортом по всей России и в страны СНГ, а также железнодорожным транспортом со склада в Екатеринбурге.

Реализованные проекты

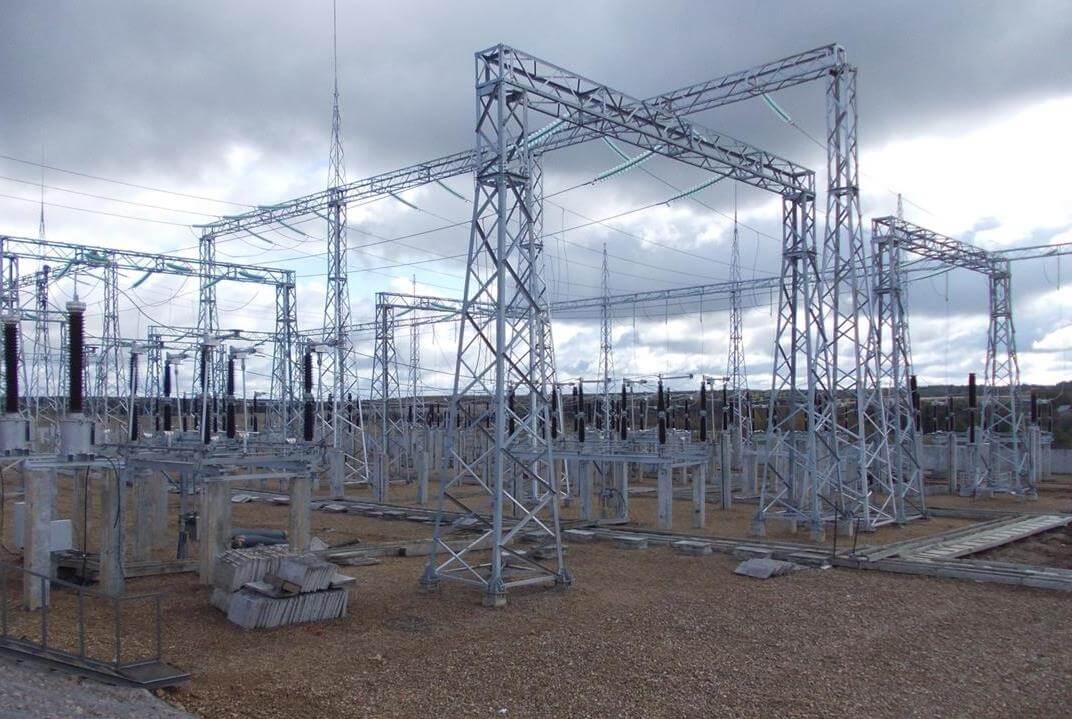

Поставка порталов ошиновки для ПС 220 кВ в Свердловской области

Комплексная поставка порталов для ПС 220 кВ (Свердловская обл.) — изготовление и поставка комплекта из 15 ячейковых и шинных порталов для подстанции "Центральная" с антикоррозионной защитой методом горячего оцинкования.

Металлоконструкции порталов для ОРУ 500 кВ в Пермском крае

Изготовление порталов для ОРУ 500 кВ (Пермский край) — производство 8 трансформаторных и перемычечных порталов для расширения открытого распределительного устройства крупной электроподстанции.
